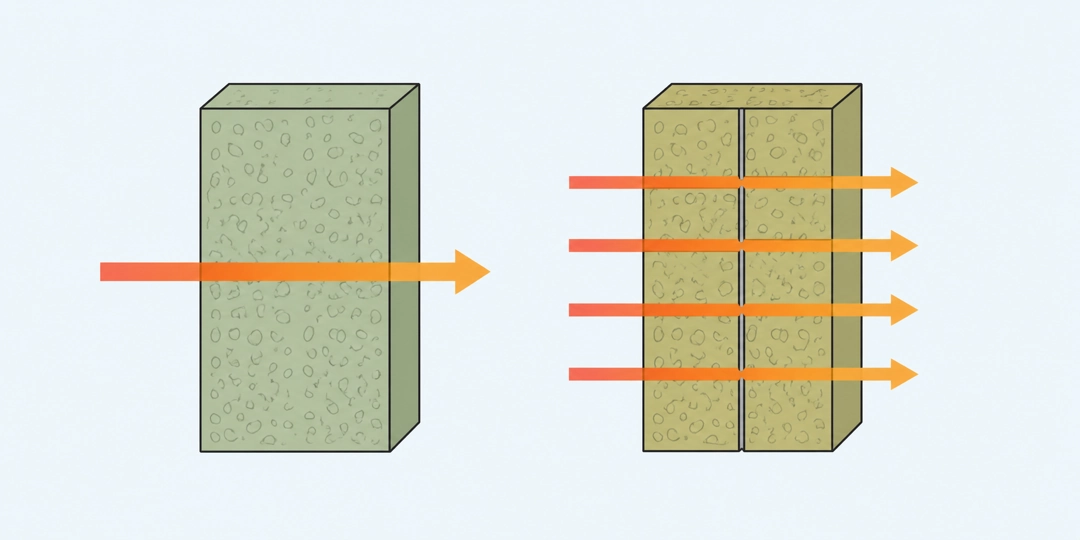

Почему одинаковая толщина утеплителя не означает одинаковое утепление
Два слоя утеплителя по 100 мм могут удерживать тепло по-разному: результат зависит от теплопроводности, стыков и устройства конструкции.
Дальше вы сравните два материала на простом расчете, научитесь читать теплопроводность в техническом листе и поймете, почему стойки, щели и влага способны изменить результат уже собранной стены.
В статье вы узнаете:
Два слоя по 100 мм, а результат разный
У Ильи есть стена площадью 60 м². Он сравнивает два подходящих для этой конструкции материала, оба толщиной 100 мм. Чистый геометрический объём слоя одинаков: 60 м² × 0,1 м = 6 м³ до запаса. Количество пачек и место в машине пока неизвестны, потому что они зависят от объёма и способа упаковки конкретного материала.
Теперь Илья открывает технические листы. У первого материала теплопроводность в учебном примере равна 0,035 Вт/(м·°C), у второго 0,045 Вт/(м·°C). Теплопроводность показывает, насколько легко материал проводит тепло. Чем меньше число, тем медленнее тепло проходит через однородный слой при одинаковых условиях.
Для первого сравнения сопротивление однородного слоя можно найти так:
R = d / λ
Здесь d обозначает толщину в метрах, λ читается как «лямбда» и обозначает теплопроводность, а R является термическим сопротивлением слоя в м²·°C/Вт. Большое R означает более сильное сопротивление потоку тепла.
Подставим 0,1 м. У первого материала получается 0,1 / 0,035 ≈ 2,86 м²·°C/Вт. У второго 0,1 / 0,045 ≈ 2,22 м²·°C/Вт. Первый однородный слой имеет примерно на 29% большее расчётное сопротивление, хотя толщина и чистый геометрический объём слоя совпадают.
Процент нельзя сразу переводить в «дом будет тратить на отопление на 29% меньше». В расходе энергии участвуют стены, окна, крыша, пол, вентиляция, утечки воздуха, температура снаружи и режим отопления. Этот пример доказывает только одно: кубометры материала и сопротивление теплу отвечают на разные вопросы.
Числа 0,035 и 0,045 выбраны для учебного расчета. Они не описывают конкретную марку и не советуют, какой материал покупать.
На упаковке важен не просто знак λ
На этикетке или в техническом листе можно встретить толщину, теплопроводность и готовое сопротивление изделия. У каждого числа должна быть подпись и условие измерения. Две записи, похожие до третьего знака после запятой, иногда относятся к разной температуре или влажности, поэтому прямое сравнение будет нечестным.
Сначала найдите полное название показателя. Декларируемое значение описывает характеристику изделия в установленных условиях оценки. Расчетное значение предназначено для проектных условий и может учитывать температуру, влагосодержание и работу материала в конструкции. ГОСТ Р ИСО 10456-2021 как раз разделяет декларируемые и расчетные теплотехнические характеристики и задает правила их преобразования.
Если для плиты конкретной толщины уже указано термическое сопротивление, два подходящих изделия можно сравнить прямо по этому значению. Но условия и назначение должны совпадать. Сопротивление плиты 100 мм нельзя ставить рядом с сопротивлением плиты 50 мм и делать вывод только по размеру числа.
Если указана только теплопроводность, используйте простое деление из примера. Толщину обязательно переведите из миллиметров в метры: 50 мм равны 0,05 м, 100 мм равны 0,1 м. Ошибка здесь увеличит ответ в тысячу раз и будет выглядеть очень убедительно, потому что калькулятор не знает, что единицы перепутали.
Для одного и того же материала при тех же расчетных условиях удвоение толщины примерно удваивает сопротивление однородного слоя. Слой 200 мм дает вдвое большее R, чем слой 100 мм. Это геометрическая связь, а не разрешение сложить две любые плиты в любой стене. Материал должен подходить по назначению, а конструкция должна допускать такую установку.
Перед сравнением проверьте пять вещей:
- Оба материала разрешены для нужной части здания и способа монтажа.
- Указана фактическая толщина изделия, а не только размер свободной полости.
- Сравнивается один и тот же вид теплопроводности при одинаковых условиях.
- Готовое сопротивление относится к той толщине, которую вы рассматриваете.
- Технический лист не требует иной плотности установки, защиты от воздуха или влаги.
Самое маленькое число λ еще не делает материал лучшим выбором. Для пола важна способность системы не сминаться под нагрузкой, для фасада совместимость со штукатурным или навесным решением, для кровли пожарные, влажностные и монтажные требования. Тепловое сопротивление остается важным, но оно не отменяет назначение продукта.
Сопротивление плиты еще не стало сопротивлением стены
Простая формула представляет слой как сплошной прямоугольник без стыков. Реальная стена больше похожа на зимнюю куртку с молнией, швами и карманами. Самая толстая часть может быть теплой, но холод первым делом покажется у слабого места.
Стойки и крепеж образуют мостики холода. Так называют участки, через которые тепло проходит легче, чем через соседний утеплитель. В каркасной стене часть площади занята деревом или металлом. Металлическая стойка особенно сильно меняет путь тепла. Сопротивления параллельных путей нельзя просто сложить как два сплошных слоя.
Зазоры дают теплу обходной маршрут. Щель между плитой и стойкой не меняет лабораторную теплопроводность самой плиты, зато меняет конструкцию. Если через неплотность движется воздух, к теплопроводности материалов добавляется перенос тепла потоком воздуха. Формула R = d / λ такую утечку не видит.
Сжатие меняет фактическую геометрию. Мат толщиной 100 мм, втиснутый в полость 80 мм, уже не образует слой 100 мм. Его теплопроводность тоже нельзя автоматически считать прежней. Допустимое сжатие и способ установки берут из документации конкретного изделия и системы.
Влажностное состояние влияет на расчетные свойства. Значение с сухого образца в одной температуре не обязано описывать материал в другой среде. Проектный расчет использует характеристику для выбранных условий эксплуатации и отдельно проверяет защиту конструкции от переувлажнения. Простое сравнение упаковок не отвечает на вопрос, где внутри стены может накопиться влага.
Чтобы учесть всю площадь вместе со стойками, перемычками, крепежом и примыканиями, рассчитывают приведенное сопротивление теплопередаче фрагмента. Слово «приведенное» здесь означает усредненный результат реальной неоднородной конструкции, а не идеального куска между двумя стойками.
Действующий СП 50.13330.2024 связывает требуемую тепловую защиту с климатом и назначением здания, а расчет конструкции с ее слоями и теплотехническими неоднородностями. Поэтому одного значения с пачки недостаточно, чтобы назначить толщину стены, кровли или пола.
Сдвинутые стыки двух слоев часто помогают убрать прямой сквозной зазор, но это не универсальная гарантия. Результат зависит от крепления, каркаса, мембран, примыканий к окнам и дверям. Если система требует сплошной слой, который не пропускает воздух, его разрыв не исправить еще одной случайной плитой.
Тепловое сопротивление также не заменяет влажностный расчет. Если задача началась с капель на холодном окне или стене, калькулятор точки росы поможет сравнить измеренную температуру поверхности с состоянием воздуха в комнате. Он покажет риск конденсата на этой поверхности, но не выберет порядок слоев и толщину утепления.
Сначала тепловая задача, затем кубометры
Правильный порядок спасает от очень точной закупки неподходящего решения.
- Опишите всю конструкцию: основание, утеплитель, каркас, облицовки, мембраны, крепеж и примыкания.
- Определите требуемое сопротивление и влажностный режим для конкретного здания и климата. Для проектной задачи это делает расчет, а не этикетка в магазине.
- Сравните только материалы, разрешенные для выбранной системы. Используйте расчетную теплопроводность или сопротивление при сопоставимых условиях.
- Учтите стойки, стыки, крепеж и утечки воздуха. После этого выберите толщину, которая работает в составе всей конструкции.
- Введите уже выбранную толщину в калькулятор объема утеплителя. Он посчитает кубометры, запас и целые упаковки.
Вернемся к стене Ильи. Для обоих материалов толщиной 100 мм калькулятор честно покажет 6 м³ до запаса. Он не ошибется и не выберет победителя, потому что его задача состоит в геометрии закупки. Победителя по теплу определяют расчетная характеристика и устройство всей стены.
Если хочется запомнить одно правило, пусть оно будет таким: толщина отвечает на вопрос «сколько места занимает слой», сопротивление отвечает на вопрос «насколько трудно теплу через него пройти». Сначала решите вторую задачу, потом покупайте кубометры.
