Почему присоска держится

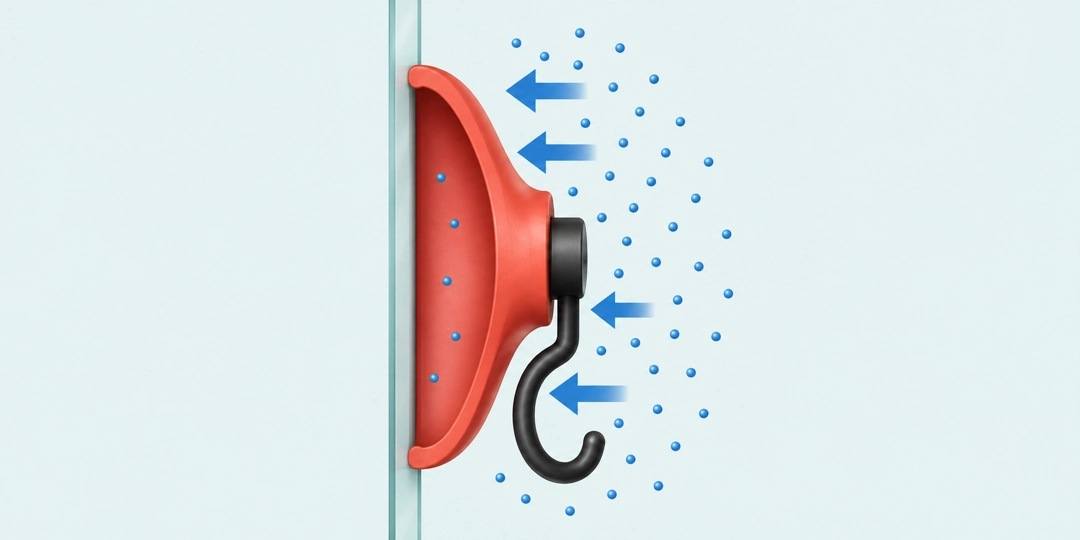

Присоску прижимает воздух снаружи, потому что под чашей давление ниже.

Евгений Буянов - автор статьи, основатель проекта, преподаватель МГУ имени М.В. Ломоносова.

Почему присоска держится

На примере круглой чаши диаметром 6 см посчитаем идеальную силу в ньютонах и переведём её в привычные килограммы. Затем разберёмся, почему полученное число нельзя писать на ценнике как грузоподъёмность.

В статье вы узнаете:

Что происходит под присоской

Положите резиновую присоску на стол, не прижимая. Воздух находится и над ней, и под ней, поэтому почти одинаковое давление действует с двух сторон. Само по себе атмосферное давление ничего не приклеивает.

Теперь прижмите чашу к гладкой поверхности. Гибкая середина сплющится, часть воздуха выйдет из-под края. Когда рука перестанет давить, резина попробует вернуть прежнюю форму. Пространство под чашей немного увеличится, а оставшийся там воздух будет давить слабее. Мягкий край тем временем закроет путь новому воздуху.

Снаружи давление осталось почти прежним. Поэтому наружный воздух прижимает чашу к поверхности сильнее, чем воздух под ней отталкивает чашу обратно. Слово «присосалась» звучит так, будто изнутри появилась тянущая сила. Физически удобнее сказать иначе: присоску прижал воздух снаружи.

Полного вакуума под бытовой присоской обычно нет. Для работы достаточно, чтобы внутреннее давление было ниже наружного, а край не пропускал воздух слишком быстро. Эту разницу обозначают как Δp:

Δp=pснаружи−pпод чашей\displaystyle \Delta p=p_{\text{снаружи}}-p_{\text{под чашей}}

Если край чуть приподнять, в щель сразу войдёт воздух. Давления сравняются, и присоска снимется почти без усилия.

Как посчитать идеальную силу

Возьмём присоску под горизонтальной стеклянной пластиной и будем тянуть её строго вниз, без перекоса. Рабочий круг под чашей имеет диаметр 6 см, а разница давлений равна 40 кПа. Это учебное условие: у обычной присоски без датчика настоящий перепад давления нам неизвестен.

Сначала найдём площадь круга. Радиус равен половине диаметра: 3 см, или 0,03 м.

S=πr2\displaystyle S=\pi r^2
S=π×(0,03 м)2≈0,00283 м2\displaystyle S=\pi\times(0{,}03\ \text{м})^2\approx0{,}00283\ \text{м}^2

Получилось 28,3 см². Для следующего шага нужна площадь в квадратных метрах, потому что один паскаль равен одному ньютону на квадратный метр. В одном квадратном метре 10 000 см², поэтому при переводе число делят на 10 000.

Теперь переведём 40 кПа в паскали: 40 кПа = 40 000 Па. Такой перевод можно проверить в калькуляторе единиц давления.

Сила, которую создаёт сам перепад давления в идеальной оценке, равна:

F=Δp S\displaystyle F=\Delta p\,S
F=40 000 Па×0,00283 м2≈113 Н\displaystyle F=40\,000\ \text{Па}\times0{,}00283\ \text{м}^2\approx113\ \text{Н}

Почему работает умножение? На каждый квадратный метр снаружи приходится на 40 000 Н больше, чем изнутри. У нашей чаши только 0,00283 м², поэтому разность сил составляет около 113 Н.

Ньютон измеряет силу, а килограмм массу. Для бытовой наглядности разделим силу на земное ускорение свободного падения 9,81 м/с²:

mэкв=113 Н9,81 м/с2≈11,5 кг\displaystyle m_{\text{экв}}=\frac{113\ \text{Н}}{9{,}81\ \text{м/с}^2}\approx11{,}5\ \text{кг}

Можно сказать, что 113 Н примерно равны силе тяжести груза массой 11,5 кг на Земле. Тот же перевод делает калькулятор ньютонов в килограммы. Это сравнение помогает представить силу, но не обещает, что присоска безопасно удержит 11,5 кг.

Даже при герметичном крае Δp × S не становится готовой внешней нагрузкой. Часть силы давления уравновешивает упругость деформированной чаши, а доступная сила тяги зависит от её формы и материала.

Почему настоящая нагрузка меньше

Формула Δp × S описывает силу давления при заданном перепаде и рабочей площади. В ней край остаётся герметичным, давление распределено как задумано, а нагрузка тянет чашу ровно перпендикулярно поверхности. Бытовая присоска таких обещаний не подписывала.

Воздух постепенно проходит под край. На шероховатой плитке между резиной и выступами остаются микроскопические каналы. Пористая штукатурка может пропускать воздух через сам материал. Давление под чашей растёт, разница давлений уменьшается, и в какой-то момент край отрывается. Эксперименты с мягкими ПВХ-присосками показали, что время до отрыва зависит от утечки, шероховатости поверхности, жёсткости материала и объёма чаши. [Tiwari и Persson, 2019]

Внешний диаметр не всегда равен рабочему. Давление действует на область внутри уплотняющего края. Если на упаковке указан полный диаметр вместе с широкой кромкой, подстановка этого числа завысит площадь.

Перекос нагружает край раньше. Формула лучше всего описывает симметричную перпендикулярную нагрузку. Крючок на вертикальной плитке работает иначе: груз создаёт сдвиг, а вынесенная от стены точка приложения ещё и поворачивающий момент. Нагрузка концентрируется у части края и может начать его отслаивание. Поэтому результат Δp × S не является вертикальной грузоподъёмностью.

Рывок тяжелее спокойного груза. Лёгкая мочалка висит почти неподвижно, а полотенце снимают с крючка в сторону. Удар, вибрация и длинный рычаг способны начать отрыв края при нагрузке, которую присоска некоторое время выдерживала без движения.

Даже предел с полным вакуумом не превращается в паспортную нагрузку. Стандартная атмосфера равна 101 325 Па. При таком наружном давлении и нулевом давлении внутри наша идеальная чаша диаметром 6 см получила бы около 286 Н, или 29 кг земного весового эквивалента. Это верхний предел именно силы от перепада давлений для выбранной площади, а не реалистичная характеристика бытового крепления. [NIST, стандартная атмосфера]

Почему край отрывается легко

Тяга через центр ближе к симметричной перпендикулярной нагрузке, для которой оценка Δp × S наиболее полезна. Но и при такой тяге гибкая чаша может деформироваться и отслаиваться постепенно.

Если поддеть край, герметичность нарушается локально. Через щель входит воздух, перепад давления быстро уменьшается, и вместе с ним исчезает большая часть удерживающей силы. Упругость и сцепление материала ещё могут сопротивляться, поэтому «почти без усилия» не является универсальным обещанием.

По той же причине волос, песчинка или глубокая царапина могут испортить крепление. Они создают узкий воздушный ход через уплотняющий край. Поначалу присоска выглядит надёжной, но утечка работает всё время.

Как пользоваться расчётом безопасно

Расчёт полезен, если нужно понять порядок силы или сравнить две чаши в одинаковых условиях. Диаметр вдвое больше даёт площадь примерно вчетверо больше, потому что площадь круга зависит от квадрата радиуса. Удвоение перепада давления, наоборот, удваивает идеальную силу.

Для своей оценки действуйте так:

  1. Возьмите диаметр полости внутри уплотняющего края, а не полный размер изделия.
  2. Переведите диаметр в метры и найдите площадь круга.
  3. Используйте известную разницу наружного и внутреннего давления. Не подставляйте целую атмосферу, если полный вакуум никто не создавал и не измерял.
  4. Умножьте Δp на площадь и подпишите результат как идеальную силу давления при перпендикулярной нагрузке, а не как силу отрыва или допустимую массу груза.
  5. Рабочую нагрузку берите только из инструкции производителя для нужной поверхности, положения и направления силы.

Важно! Не рассчитывайте по этой формуле крепление зеркала, стекла, полки, дорогой техники или груза над человеком. Не используйте бытовую присоску для страховки и удержания веса тела. Там, где внезапный отрыв может причинить вред, нужен механический крепёж или независимая страховка.

Простая проверка механизма: без окружающего воздуха не будет и атмосферной силы, которая прижимает чашу. Поэтому обычная присоска в космическом вакууме не получит удержание от разницы давлений. Вакуум здесь ничего не тянет. Работу делает более высокое давление с другой стороны.
