Как работают солнечные батареи: от света до розетки

Ячейки солнечной батареи превращают свет в постоянный ток. Инвертор преобразует его в переменный ток для розеток. После заката энергию дают сеть или отдельный аккумулятор: сама панель её не хранит.

Представьте крышу с панелями: в доме горит свет, работает холодильник, телефон заряжается от розетки. Здесь нет ни кипящей воды, ни вращающегося генератора. Проследив путь света до прибора, вы поймёте, зачем системе инвертор и аккумулятор, что меняют облака и что произойдёт при отключении внешней сети.

В статье вы узнаете:

• Короткий маршрут: свет, панель, инвертор, прибор
• Что происходит внутри тёмного квадратика
• Почему панель выглядит как бутерброд из стекла и ячеек
• Один дом, три момента: полдень, вечер и авария сети
• Работает ли панель через облака, зимой и в жару
• Ватты на наклейке и киловатт-часы за день отвечают на разные вопросы
• Солнечная панель и солнечный коллектор делают разную работу
• Что спросить, если вы рассматриваете панели для дома
• Главное о работе солнечной батареи

Короткий маршрут: свет, панель, инвертор, прибор

Солнечный свет попадает на маленькие фотоэлектрические ячейки. Они преобразуют часть энергии света в электрическую. Соединённые ячейки образуют модуль: прямоугольную панель, которую видно на крыше. Модули можно объединить в массив. На выходе панелей получается постоянный ток: заряды движутся через внешнюю цепь в одном направлении.

Домашняя проводка и большинство привычных розеток работают с переменным током, у которого направление меняется. Поэтому между панелями и домашней сетью ставят инвертор. Он принимает электричество от модулей и преобразует его в переменный ток, согласованный с используемой системой. Через проводку энергия приходит к работающему прибору.

Здесь полезно сразу отделить две задачи. Панель производит электричество, пока на неё попадает свет. Инвертор меняет форму тока. Аккумулятор, если он установлен, хранит часть энергии на другое время. Внутри аккумулятора энергия запасается благодаря химическим реакциям. У системы, подключённой к внешней сети, аккумулятора может вообще не быть.

Что происходит внутри тёмного квадратика

Присмотритесь к панели: под защитным стеклом видны отдельные ячейки. В распространённых модулях их делают из кремния, полупроводника. Это материал, электрические свойства которого можно настроить. Кремний здесь не топливо: ячейка не сжигает его и не расходует по мере выработки. Она получает энергию от света.

Свет приходит порциями энергии, которые называют фотонами. Когда подходящий фотон поглощается в ячейке, он может передать энергию электрону. Появляются два подвижных носителя электрического заряда: электрон и «дырка», то есть место, где электрона недостаёт. Представлять дырку маленьким физическим отверстием не надо: это удобный способ описать движение заряда в материале.

Если бы заряды просто возникали и тут же снова соединялись, полезного тока почти не получилось бы. В ячейке сделаны области кремния с разными электрическими свойствами. На их границе возникает внутреннее электрическое поле: оно направляет электрон и «дырку» в разные стороны. Пока внешняя цепь разомкнута, такое разделение создаёт напряжение на контактах. Когда цепь подключают, появляется путь через провод и прибор. Заряд проходит этот путь и совершает работу, например питает электронику. Это и есть фотовольтаический эффект.

Так Министерство энергетики США объясняет работу фотоэлектрической ячейки: материал поглощает свет, заряды разделяются, а контакты передают ток во внешнюю цепь.

Можно представить школьный опыт с водой: подняли воду на высоту, и она смогла потечь через колесо. Свет даёт зарядам энергию, а устройство ячейки создаёт условия, при которых они проходят через внешнюю цепь. Аналогия помогает увидеть роль двух частей, но у электронов нет буквально водяного резервуара внутри панели. Панель не «наполняется» электричеством на ночь.

Не каждый фотон превращается в полезный ток. Часть света отражается, часть проходит или превращается в тепло, часть созданных зарядов соединяется снова. Поэтому солнечная ячейка преобразует только долю падающей световой энергии. Для понимания домашней системы точный процент эффективности конкретного образца менее важен, чем принцип: нужна освещённая ячейка, замкнутая электрическая цепь и оборудование, которое использует полученную энергию.

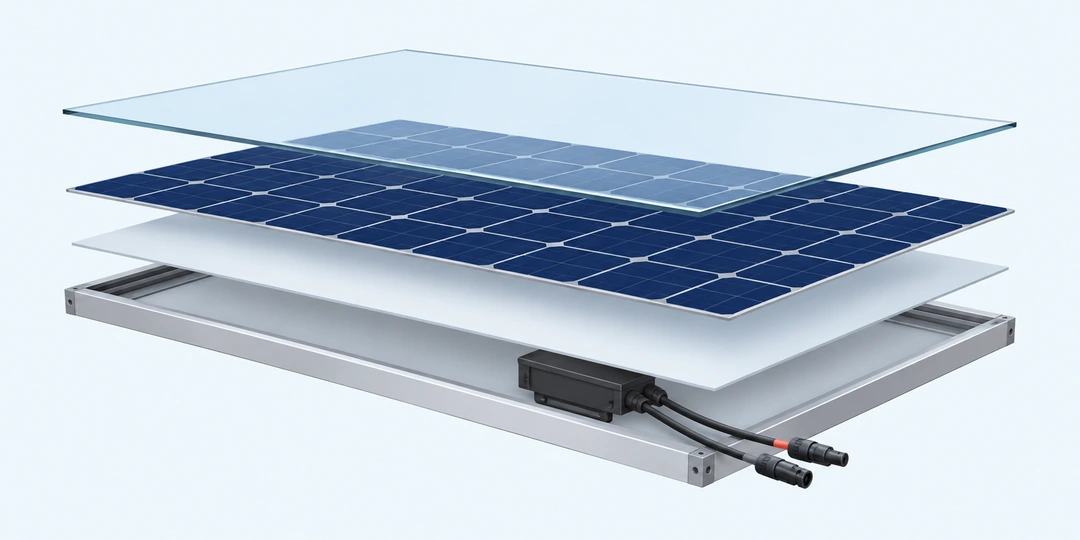

Почему панель выглядит как бутерброд из стекла и ячеек

Одна ячейка мала для многих задач. Производитель соединяет множество ячеек проводниками, закрывает их защитными слоями и стеклом, выводит контакты наружу. Получается модуль. Несколько модулей вместе увеличивают доступную мощность. Похоже на несколько ламп, которые вместе дают больше света, хотя устройство каждой лампы остаётся прежним.

Стекло пропускает свет и защищает ячейки от дождя и механического воздействия. Под ним находятся сами ячейки и соединения. Сзади расположен защитный слой или ещё одно стекло, а выводы обычно собраны в соединительной коробке. Рама и крепления держат модуль. В разных конструкциях детали различаются, но электричество возникает в ячейках, а не в синем стекле или алюминиевой раме.

Тёмный цвет помогает поглощать свет, но по оттенку нельзя уверенно определить выработку. На неё влияют технология ячеек, площадь, условия освещения и качество всей системы. Кремний широко распространён, но существуют и другие фотоэлектрические материалы. Чтобы понять, сколько даст конкретная установка, полезнее смотреть характеристики и условия размещения, чем выбирать «самую чёрную» панель на фотографии.

На крыше модулю нужно место без длительной тени. Антенна, труба или ветка могут затенять лишь часть прямоугольника, но снижение выработки зависит от того, как соединены ячейки и модули. Оно не обязано совпадать с процентом затенённой площади. Поэтому при проектировании смотрят на движение тени в течение дня, а не только на фотографию крыши в полдень.

Один дом, три момента: полдень, вечер и авария сети

Возьмём дом с панелями и сетевым инвертором. В ясный полдень панели вырабатывают постоянный ток. Инвертор преобразует его, и работающие приборы могут использовать солнечную энергию. Если выработка выше текущего потребления, дальнейшая судьба избытка зависит от схемы: подходящая система может направить его в аккумулятор или, если подключение и правила это предусматривают, во внешнюю сеть. Само наличие панелей не включает автоматически ни зарядку, ни продажу энергии.

К вечеру света меньше, и отдача панелей падает. После заката их выработки для дома практически нет. Если установлен и заряжен аккумулятор, оборудование может взять энергию из него. Если аккумулятора нет, подключённый дом берёт недостающее электричество из сети. Поэтому фраза «дом питается от солнечных батарей» не говорит, где он берёт энергию ночью. Чтобы это понять, спросите, есть ли накопитель и как устроено подключение.

Теперь вообразим отключение внешней сети днём. Кажется, что при ярком солнце розетки должны продолжать работать. Но обычный сетевой инвертор при аварии сети обычно прекращает подачу электричества: он не должен отправлять напряжение в линии, которые ремонтируют люди. Чтобы дом действительно получил резервное питание, нужна рассчитанная на этот режим система с соответствующим инвертором, безопасным переключением между источниками и, часто, аккумулятором. Даже аккумулятор сам по себе не делает любой сетевой комплект автономным.

Принцип отключения и условия резервной работы описаны в справке Министерства энергетики США об инверторах и сети.

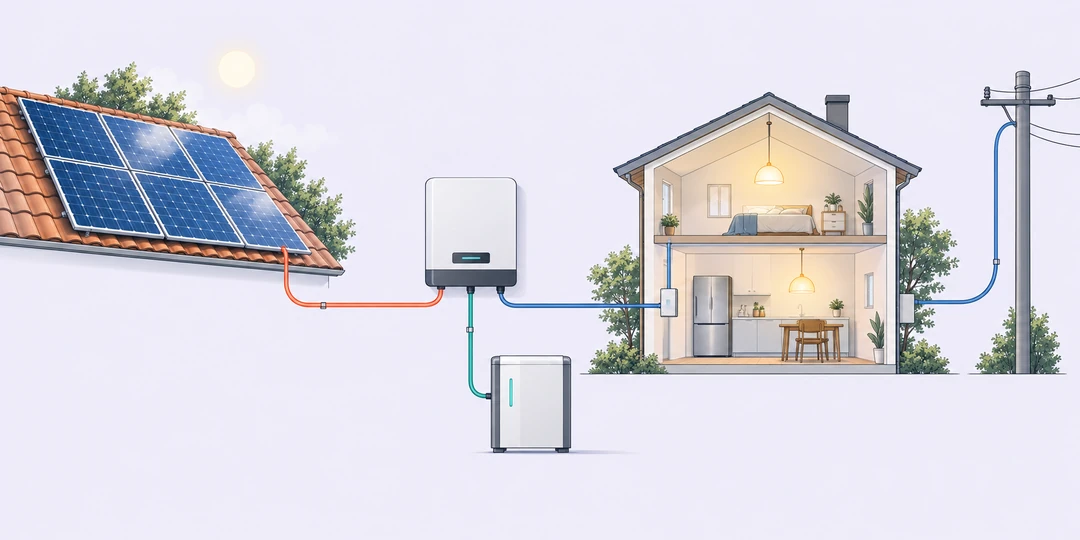

Получается три разных маршрута энергии:

• В солнечный полдень: свет → ячейки → постоянный ток → инвертор → текущие приборы.
• Вечером: аккумулятор, если он есть, или внешняя сеть → приборы; панель почти ничего не добавляет.
• При аварии сети: питание возможно только при предусмотренном резервном режиме и безопасном отделении дома от отключённой сети.

Перед покупкой полезно назвать собственную цель. Снизить дневное потребление из сети, питать дом ночью и пережить отключение: это три разные задачи. Для первой может хватить сетевой системы без накопителя; вторая требует источника энергии после заката; третья требует подходящей схемы резервирования. Продавец должен объяснять эту схему по конкретным компонентам, а не одним словом «солнечная».

Работает ли панель через облака, зимой и в жару

Панели реагируют на свет, а не на тепло воздуха. В облачный день часть солнечного света доходит до земли рассеянной, поэтому панель может продолжать вырабатывать электричество. Плотные облака обычно уменьшают поток света, и выработка падает. Само слово «пасмурно» не позволяет назвать точный процент: важны толщина облаков, время, ориентация панели и конкретная погода.

Зимой холод не «выключает» фотоэлектрический эффект. Но в северных широтах день короче, Солнце ниже, а снег способен закрыть модуль. Сравнивать нужно свет, который реально попал на плоскость панели за день. Иногда солнечный морозный день даёт модулям хорошие условия именно по температуре ячеек, но короткий день всё равно ограничивает общую энергию. И наоборот: жаркое лето даёт много света, однако нагретые ячейки при прочих равных обычно теряют часть электрической эффективности.

Здесь есть красивый парадокс: горячее Солнце и горячая панель означают разные вещи. Первое выражение говорит о количестве пришедшего света, второе о температуре материала. Свет помогает выработке, сильный нагрев ячеек обычно мешает. Нельзя по одной температуре воздуха предсказать мощность: на неё одновременно влияют освещённость, ветер, монтажный зазор и температура самой ячейки.

С тенью ситуация сложнее. Представьте трубу, отбрасывающую узкую полосу на нижний край модуля после обеда. Можно ошибочно решить, что пропала лишь такая же узкая доля электричества. Но ячейки соединены электрически; затенение меняет работу цепи. Современные схемы используют обходные диоды и разные варианты преобразователей, чтобы ограничить потери, но эффект всё равно зависит от устройства массива. Практический шаг прост: посмотрите, где будет тень утром, днём и вечером в разные сезоны; затем попросите проектировщика оценить её влияние именно для выбранной схемы.

Ватты на наклейке и киловатт-часы за день отвечают на разные вопросы

На модуле может быть написано, например, «400 Вт». Это паспортная пиковая мощность, измеренная при стандартных условиях испытаний. Она помогает сравнивать панели, но не обещает постоянные 400 Вт с утра до вечера. Мощность показывает скорость передачи энергии в данный момент. Энергия за день накапливается по мере работы, её измеряют в киловатт-часах. Как у крана: литры в минуту и литры за день отвечают на разные вопросы.

Для бытового решения не нужно вручную умножать паспортные ватты на длительность светового дня. Утреннее и вечернее солнце слабее полуденного, а освещённость, нагрев и оборудование меняются. Если хотите прикинуть, сколько электричества даст ваша крыша, в калькуляторе выработки солнечных панелей укажите мощность одного модуля, их число, эквивалентные солнечные часы для нужного места и оценку потерь. Здесь «солнечные часы» означают условное число часов сильного света, которое дало бы столько же энергии, сколько весь реальный день. Калькулятор также поможет подобрать число модулей под суточную цель. Это предварительная оценка энергии, а не схема подключения или обещание выработки каждого дня.

Можно сделать быструю проверку и без точного прогноза: сравнивайте приборы по энергии за одинаковый период. Если холодильник потребляет киловатт-часы за сутки, а на наклейке панели стоят ватты, эти числа нельзя просто поставить рядом. Сначала нужна оценка дневной выработки с учётом света и потерь, потом сравнение кВт·ч с кВт·ч. Такой подход сразу убирает путаницу между «мощной панелью» и «полным запасом на ночь».

Солнечная панель и солнечный коллектор делают разную работу

На крыше могут стоять два похожих издалека устройства. Фотоэлектрическая панель делает электричество из света. К ней идут электрические провода, а дальше в системе есть инвертор. Солнечный тепловой коллектор нагревает воду или другую жидкость солнечным теплом; у него есть трубопроводы и теплообмен. Коллектор помогает получить горячую воду, но не питает розетку напрямую.

Проверьте цель, прежде чем сравнивать устройства. Для питания освещения и электроники нужна электрическая система. Для нагрева воды можно рассматривать тепловой коллектор наряду с другими способами нагрева. В обоих случаях площадь крыши и погода важны, но результат измеряется по-разному: электрические кВт·ч у фотоэлектрической панели и переданное тепло у коллектора. Слово «солнечный» не делает их взаимозаменяемыми.

Что спросить, если вы рассматриваете панели для дома

После понимания механизма список вопросов становится короче и точнее.

1. Когда нужна энергия? Если основное потребление вечером, отдельно выясните, откуда она придёт после заката: из сети или из аккумулятора.
2. Что затеняет крышу? Посмотрите на соседние здания, дерево, трубу и антенну в разное время. Одна красивая солнечная фотография не показывает путь тени.
3. Куда пойдёт дневной избыток? Попросите показать конкретный маршрут: зарядка накопителя, ограничение генерации или передача в сеть при разрешённом подключении.
4. Что произойдёт при отключении сети? Попросите назвать режим инвертора и какие линии дома останутся запитаны. Панели на крыше сами по себе не дают ответа.
5. Сколько энергии получится в нужный сезон? Используйте данные о солнечном свете для места и ориентации крыши, а затем сравните расчёт с потреблением за тот же период.

С электромонтажом и подключением к сети работает специалист: здесь важны защита, безопасное переключение между источниками и требования конкретного подключения. Но разобраться в назначении узлов может каждый. Тогда в разговоре об установке не потеряется главное: какой прибор получает энергию, когда и откуда.

Главное о работе солнечной батареи

Солнечная панель преобразует свет в постоянный электрический ток с помощью полупроводниковых ячеек. Инвертор делает из него ток для домашней сети. Аккумулятор, если он предусмотрен, хранит энергию на другое время; сетевая система может работать и без него. Выработка меняется вместе с освещением, тенью и температурой ячеек. Поэтому понять принцип работы можно по одной ячейке, а оценить пользу для дома получится, только проследив весь путь энергии от крыши до прибора в нужное время суток.
