Паспортные 2 кВт означают мощность при определённой скорости ветра и условиях испытания, а не постоянную отдачу на участке. Чтобы понять расхождение, сравните скорость у ротора, точку на кривой мощности и показание в одной точке электрической цепи.
Такое сравнение помогает отличить обычную работу при слабом ветре от потерь на месте установки или ограничений контроллера. Ни шильдик, ни порыв на погодном сайте, ни одно число на дисплее по отдельности не дают ответа.
В статье вы узнаете:

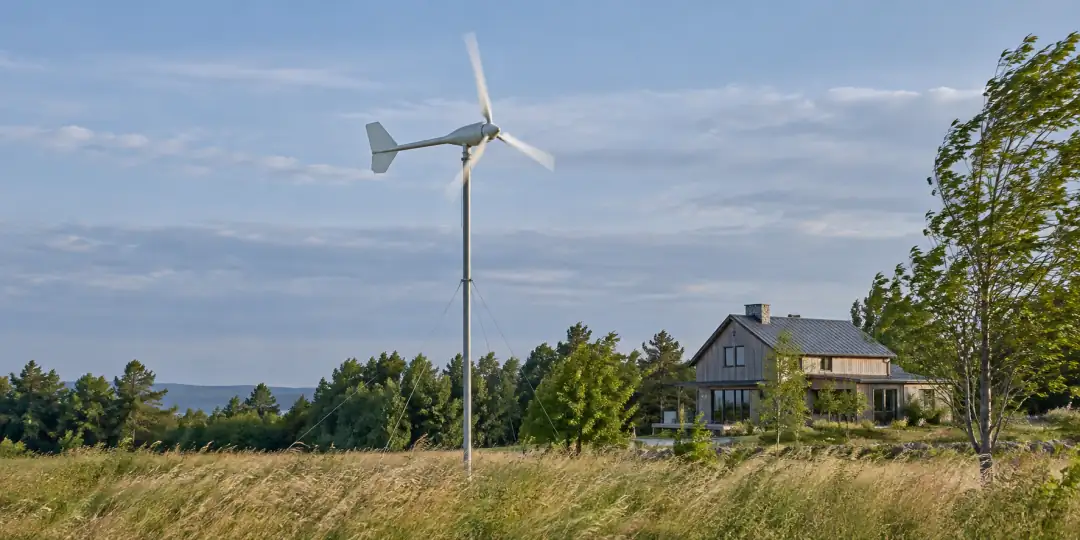

На корпусе написано «2 кВт». Владелец видит 550 Вт и решает, что генератор работает на четверть возможностей. Но паспортная мощность обычно привязана к номинальной скорости ветра, указанной производителем. Допустим, в документации для нашей условной установки это 11 м/с. Если возле ротора сейчас 8 м/с, сравнение 550 Вт с 2 кВт подменяет условия испытания другими условиями.
Найдите в паспорте не только крупное число на обложке, но и график или таблицу зависимости выхода от скорости ветра. Это кривая мощности. На ней должна быть указана точка измерения: выход самого генератора, постоянный ток после контроллера или переменный ток после инвертора. Дисплей может стоять до или после устройств, которые меняют поток энергии; сравнивать нужно показания в одном месте цепи. Дополнительно проверьте, при какой плотности воздуха и каким способом усредняли ветер и мощность. Если этих сведений нет, шильдик позволяет понять класс устройства, но не позволяет вычислить точное «недополучение» в конкретный день.
У кривой есть несколько разных участков. Ниже скорости начала работы ротор может вращаться, но полезной электроэнергии почти не отдавать. Затем мощность растёт, а возле номинального режима управление начинает её ограничивать. При слишком сильном ветре защита способна затормозить или остановить установку. Поэтому фраза «ветер сильнее, а ватт не прибавилось» сама по себе не указывает на неисправность. Такую форму кривой и смысл номинальной скорости объясняет руководство Министерства энергетики США по малым ветрогенераторам.
Представим домашний ветрогенератор с паспортной мощностью 2 кВт при 11 м/с. Для учебного примера в его условной таблице после контроллера указано 120 Вт при 5 м/с, 700 Вт при 8 м/с и 2 кВт при 11 м/с. Это придуманные значения для разбора метода, не кривая реальной модели и не норматив для всех турбин.
Владелец измерил скорость около оси ротора: среднее за десять минут составило 8 м/с. Контроллер за те же десять минут показывал среднюю отдачу 550 Вт. На кривой при 8 м/с стоит 700 Вт. Разница между двумя числами равна 150 Вт, или примерно 21% от точки кривой. Это первый ориентир для проверки, а не измеренная потеря: за десять минут ветер менялся, и средняя мощность при переменном ветре не обязана совпасть со значением кривой при его средней скорости. Тем более нельзя считать потерей разницу с паспортными 2 кВт: номинал задан для другого ветра.
Сначала надо выяснить, относится ли паспортная кривая к выходу после контроллера, было ли устройство в обычном режиме и одинаково ли усреднены измерения. Если кривая снята на выводах генератора, а 550 Вт измерены после контроллера и инвертора, часть разницы появится между точками измерения. Если аккумулятор заряжен и контроллер ограничивает заряд, низкое число может быть штатным результатом управления. Если скорость взята из одного порыва, а мощность усреднена за десять минут, числа вообще описывают разные периоды. Даже при синхронных данных нужен ряд интервалов с близкой средней скоростью, чтобы увидеть устойчивое расхождение, а не случайное отличие одного отрезка.
Мощность и энергия тоже отвечают на разные вопросы. 550 Вт, или 0,55 кВт, показывают скорость выработки в данный момент или среднюю мощность за выбранный интервал. Если средняя мощность 0,55 кВт держалась ровно десять минут, полученная энергия составила 0,55 × 10/60 = 0,092 кВт·ч. Запись «550 кВт·ч» вместо «550 Вт» меняет смысл на тысячи раз. Чтобы оценить энергию за день или год, нужны данные о мощности на протяжении всего периода, включая затишье и остановки, а не умножение шильдика на число часов.
Прогноз погоды, аэропортовая метеостанция и ручной анемометр на уровне груди полезны для общего представления о погоде. Но ротор работает в другом месте и на другой высоте. Между зданием и верхушкой мачты скорость может измениться заметно; от направления ветра зависит, окажется ли турбина за крышей или деревьями. Для сравнения с кривой нужна скорость как можно ближе к высоте оси ротора и одновременно с измерением мощности. Если такой замер недоступен, вывод о «недодаче» остаётся предварительным.
Дом, деревья, сарай или край крыши не просто заслоняют ветер. Они создают поток с быстрыми изменениями скорости и направления. На экране анемометра может быть приличное среднее, а ротор в это время постоянно подстраивается под поток, ускоряется и замедляется. Из-за турбулентности измеренная отдача на участке может отличаться от гладкой паспортной кривой, полученной в более ровном потоке. Руководство DOE отдельно объясняет, почему при выборе места важны высота, местные препятствия и измерения у самой установки. Универсального процента потерь для любого дома из этого не следует.
Посмотрите на площадку по направлениям, откуда ветер дует во время наблюдений. В записи полезно отметить направление, а не только скорость. Если низкая отдача повторяется, когда поток приходит из-за дома, и исчезает при свободном направлении, это сильнее указывает на проблему расположения, чем один снимок дисплея. Высота мачты, расстояние до препятствий и допустимость переноса зависят от конструкции и участка; их нельзя вывести только из площади ротора.
В физической модели мощность потока через заданную площадь пропорциональна кубу скорости. Если скорость меняется с 8 до 10 м/с, а остальные величины мысленно оставить постоянными, мощность самого воздушного потока меняется в отношении (10/8)³ ≈ 1,95. Это объясняет, почему даже небольшая ошибка в измерении ветра сильно сдвигает расчёт.
Но у турбины доля отбираемой энергии, КПД передачи и работа управления не остаются неизменными на всех скоростях. Ниже начала генерации электрической отдачи может не быть, возле номинала она ограничивается, при сильном ветре включается защита. Нельзя взять паспортные 2 кВт при 11 м/с, подставить любую другую скорость в кубическое отношение и назвать результат «должной мощностью». В рабочем диапазоне такая модель помогает оценить порядок величины и чувствительность к ветру; ожидаемое поведение конкретной модели ищут на её измеренной кривой.
Если нужно быстро оценить один режим по диаметру ротора, скорости на оси ротора, коэффициенту отбора энергии Cp (доле энергии ветра, которую забирает ротор), КПД и плотности воздуха, воспользуйтесь калькулятором мощности ветрогенератора. Он считает физическую оценку для заданных входных условий. Калькулятор не знает кривую вашей модели, состояние контроллера и распределение ветра за год, поэтому не выдаёт ни фактическую мощность установки, ни годовую выработку.
У домашней системы после ротора и генератора обычно есть выпрямитель, контроллер, аккумулятор или инвертор, иногда отдельная нагрузка для сброса излишка энергии. Поэтому слово «выход» без точки измерения расплывчато. Показание на входе контроллера, заряд аккумулятора и отдача инвертора в домашнюю сеть могут различаться даже в один момент. Часть энергии теряется при преобразовании, часть направляется в другую ветвь цепи, а часть сознательно не отбирается системой управления.
Например, полностью заряженная батарея не должна бесконечно принимать прежний ток. Контроллер может уменьшить зарядный ток или перевести энергию на балластную нагрузку. При этом ветер и вращение ротора не обязаны сразу уменьшиться. В исследовании малых систем NREL показала, что напряжение аккумуляторной шины и режим зарядки способны заметно менять получаемую энергию. Это подтверждает необходимость проверять состояние системы, но не даёт универсальной поправки для любой модели аккумулятора или контроллера.
Не следует делать вывод о неисправности только по дисплею инвертора, если паспортная кривая относится к выходу генератора. И наоборот: хорошие ватты на генераторе не доказывают, что столько же дошло до нагрузки. Сравнивайте величины в одном месте цепи, а если измерения сделаны в разных местах, явно отмечайте эти места и ищите потери по схеме конкретной установки.
1. Найдите условия номинала. Запишите паспортную мощность, скорость, при которой она заявлена, и точку измерения. Найдите кривую или таблицу для вашей модели и конфигурации. Если производитель её не публикует, запросите у него данные испытаний; по одному шильдику точную претензию в ваттах не обосновать.
2. Соберите синхронную запись. Для каждого наблюдения нужны время, средняя скорость ветра около высоты оси ротора, направление и средняя электрическая мощность за тот же интервал. Для примера выше это десять минут. Краткий порыв в 11 м/с не равен десяти минутам ветра 11 м/с. Запись за разные направления и скорости полезнее одного максимума за день. Измерения и монтаж датчиков выполняйте без подъёма на работающую мачту и без вскрытия электрических цепей под напряжением.
3. Сравните равные величины. На графике производителя найдите ориентир мощности при измеренной скорости. Сверьте, где снята кривая и где стоит ваш счётчик. Если график дан для стандартной плотности воздуха, а на участке она иная из-за высоты и температуры, это ещё одна причина расхождения. Не считайте разницу на одном десятиминутном интервале стабильной потерей: собирайте ряд интервалов с близкими средними скоростями и смотрите, повторяется ли картина при нормальной работе.
4. Проверьте ограничения. Посмотрите журналы и индикаторы контроллера: заряд аккумулятора, торможение, сброс энергии, ограничение тока, отключение инвертора или сети. Убедитесь, что не сравниваете выход после контроллера с кривой генератора до него. Если устройство ушло в защиту, сначала разберитесь в причине по инструкции производителя; обходить защиту ради измерения нельзя.
5. Сверьте ветер с окружением. Отметьте, при каких направлениях поток идёт через крыши и кроны. Если установка низко и постоянно находится за препятствием, замена генератора на более мощный сама по себе не исправит ветер в этой точке. Если условия и измерения сопоставимы, ограничения отсутствуют, а отдача многократно ниже кривой, передайте журнал установщику или специалисту по этой модели. Он сможет проверить лопасти, ориентацию по ветру, соединения и электрическую часть по безопасной процедуре.
Сравнение становится содержательным, когда известны скорость у ротора, соответствующий ориентир по кривой именно этой модели, место измерения электрической мощности и состояние управления. В учебном примере 550 Вт можно сначала сопоставить с точкой 700 Вт при 8 м/с, а не с паспортными 2 кВт при 11 м/с. Само по себе это не доказывает потерю 150 Вт: нужна серия сопоставимых наблюдений. Если при близких условиях разница повторяется, появляется конкретная задача для диагностики. Без кривой и синхронных измерений можно лишь сказать, что текущая отдача ниже числа на шильдике, но не почему.
